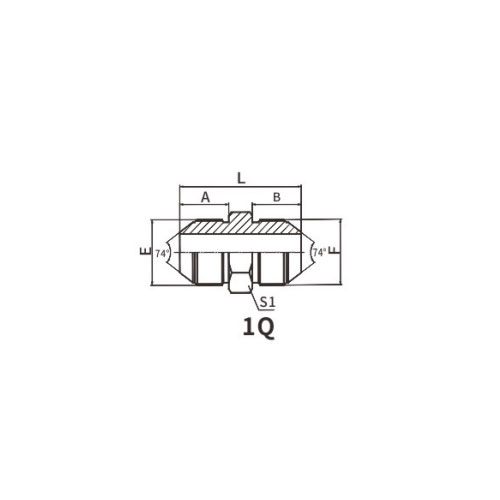

Parte n.: 1Q
Descrizione: SEDE CONICA MASCHIO 74° 1Q
Codice convertibile:
Materiale: acciaio al carbonio 45#
Trattamento superficiale: zinco, placcatura Cr3+, bianco trasparente
Ora di resistenza alla corrosione: 120 ore o più
Laurea: Dritto
| PARTE N | FILO | TUBO D.E. | DIMENSIONI | |||||
| E | F | D1,D2 | A | B | L | S1 | S2,S3 | |
| 1Q-10 | M10X1 | M10X1 | 5 | 12 | 12 | 30 | 12 | 14 |
| 1Q-12 | M12X1,5 | M12X1,5 | 6 | 15.7 | 15.7 | 37.5 | 14 | 14 |
| 1Q-14 | M14X1,5 | M14X1,5 | 8 | 17 | 17 | 40 | 17 | 17 |
| 1Q-16 | M16X1,5 | M16X1,5 | 10 | 18 | 18 | 42 | 17 | 19 |
| 1Q-18 | M18X1,5 | M18X1,5 | 12 | 18 | 18 | 42 | 19 | 22 |
| 1Q-24 | M24X1,5 | M24X1,5 | 16 | 20 | 20 | 50 | 27 | 30 |
| 1Q-27 | M27X1,5 | M27X1,5 | 18 | 20 | 20 | 50 | 30 | 32 |
| 1Q-30 | M30X1,5 | M30X1,5 | 20 | 23 | 23 | 57 | 32 | 36 |
| 1Q-30E | M30X2 | M30X2 | 20 | 26 | 26 | 63 | 32 | 36 |
| 1Q-33 | M33X2 | M33X2 | 22 | 26 | 26 | 63 | 36 | 38 |
| 1Q-36 | M36X2 | M36X2 | 25 | 26 | 26 | 63 | 38 | 41 |
| 1Q-39 | M39X2 | M39X2 | 28 | 26 | 26 | 65 | 41 | 46 |
| 1Q-42 | M42X2 | M42X2 | 32 | 28.5 | 28.5 | 70 | 46 | 50 |
| 1Q-45 | M45X2 | M45X2 | 34 | 28.5 | 28.5 | 70 | 46 | 55 |
Sede conica 74° maschio metrica 1Q Introduzione in inglese
La sede conica maschio a 74° metrica 1Q è un componente progettato con precisione per fornire una tenuta sicura e senza perdite nei sistemi di fluidi basati sul sistema metrico. Questa sede unica è specificatamente progettata per l'uso con raccordi maschi dotati di una guarnizione conica a 74°, garantendo una connessione robusta e affidabile.
La filettatura maschio metrica del sedile conico 1Q è realizzata con cura per accoppiarsi perfettamente con la filettatura femmina corrispondente, creando una vestibilità aderente e sicura. Questo sistema di filettatura non solo garantisce una connessione forte, ma consente anche una facile installazione e smontaggio, rendendo la manutenzione e le riparazioni un gioco da ragazzi.
La guarnizione conica a 74° è il cuore di questo componente e offre una connessione a prova di perdite in grado di resistere a pressioni e temperature elevate. Il design affusolato del cono garantisce una tenuta ermetica e sicura se accoppiato con un raccordo conico maschio compatibile, prevenendo perdite e garantendo un'efficienza ottimale di trasferimento del fluido.
Realizzato con materiali di alta qualità, il sedile conico maschio a 74° metrico 1Q è resistente alla corrosione e durevole, rendendolo adatto all'uso in un'ampia gamma di ambienti industriali. Può essere facilmente integrato nei sistemi di fluidi esistenti basati sul sistema metrico, fornendo una tenuta sicura e affidabile che migliora le prestazioni complessive del sistema.
In sintesi, la sede conica maschio a 74° metrica 1Q è un componente di tenuta progettato con precisione per offrire prestazioni ottimali nei sistemi di fluidi basati sul sistema metrico. Il suo sistema di filettatura sicuro e la robusta tenuta conica lo rendono una soluzione affidabile per garantire un trasferimento di fluidi senza perdite in una varietà di applicazioni industriali.
