Parte n.:20591
Descrizione:20591-90° CONO FEMMINA METRICO 24° O-RING H.T.
Codice convertibile:
Materiale: acciaio al carbonio 45#
Trattamento superficiale: zinco, placcatura Cr3+, bianco trasparente
Ora di resistenza alla corrosione: 120 ore o più
Grado:90°

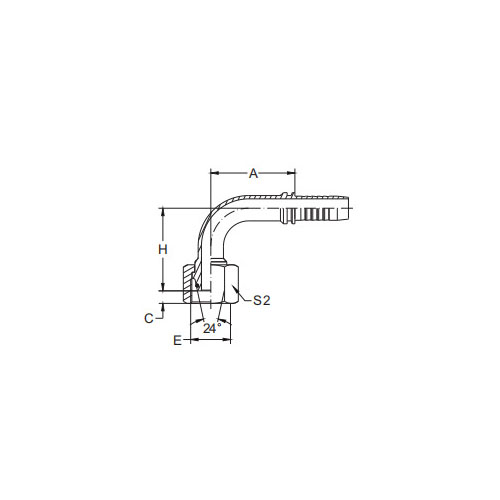

| PARTE N. | FILO E | FORO DEL TUBO | TUBO D.E. | O-RING | DIMENSIONI | ||||
| DN | TRATTINO | A | C | H | S2 | ||||
| 20591-14-04T | M16x1,5 | 6 | 4 | 6 | O04,5x1,5 | 30 | 2.5 | 32 | 17 |
| 20591-16-04T | M16x1,5 | 6 | 4 | 8 | O06,5x1,5 | 30 | 2.5 | 32 | 19 |
| 20591-16-05T | M16x1,5 | 8 | 5 | 8 | O06,5x1,5 | 30 | 2.5 | 32.5 | 19 |
| 20591-18-05T | M18x1,5 | 8 | 5 | 10 | O08.0x1.5 | 33 | 2.5 | 33.5 | 22 |
| 20591-18-06T | M18x1,5 | 10 | 6 | 10 | O08.0x1.5 | 37 | 2.5 | 35 | 22 |
| 20591-20-06T | M20x1,5 | 10 | 6 | 12 | O10,0x1,5 | 34.5 | 2.5 | 37 | 24 |
| 20591-20-08 | M20x1,5 | 12 | 8 | 12 | O10,0x1,5 | 41 | 2.5 | 42.5 | 24 |
| 20591-22-06T | M22x1,5 | 10 | 6 | 14 | O11.0x2.0 | 36.5 | 2.5 | 37 | 27 |
| 20591-22-08T | M22x1,5 | 12 | 8 | 14 | O11.0x2.0 | 42 | 2.5 | 42.5 | 27 |
| 20591-24-08T | M24x1,5 | 12 | 8 | 16 | O13.0x2.0 | 41 | 4 | 45.5 | 30 |
| 20591-24-10 | M24x1,5 | 16 | 10 | 16 | O13.0x2.0 | 45 | 2.5 | 45.5 | 30 |
| 20591-30-10T | M30x2 | 16 | 10 | 20 | O16,3x2,4 | 49 | 3.5 | 49.5 | 36 |
| 20591-30-12T | M30x2 | 20 | 12 | 20 | O16,3x2,4 | 55.8 | 3.5 | 54.5 | 36 |
| 20591-36-12T | M36x2 | 20 | 12 | 25 | O20,3x2,4 | 56 | 4.5 | 59 | 46 |
| 20591-36-14T | M36x2 | 22 | 14 | 25 | O20,3x2,4 | 58 | 4.5 | 59 | 46 |
| 20591-36-16T | M36x2 | 25 | 16 | 25 | O20,3x2,4 | 71 | 4.5 | 68.5 | 46 |
| 20591-42-16T | M42x2 | 25 | 16 | 30 | O25,3x2,4 | 71 | 6 | 70 | 50 |
| 20591-52-20T | M52x2 | 32 | 20 | 38 | O33.3x2.4 | 83 | 6.5 | 87 | 60 |
| 20591-52-24T | M52x2 | 40 | 24 | 38 | O33.3x2.4 | 109.4 | 6.5 | 100 | 60 |
20591-90°Metrico Femmina 24°Cono O-Ring H.T.Introduzione
L'O-Ring cono 24° femmina metrico 20591-90° H.T. Il raccordo rappresenta un progresso all'avanguardia nella tecnologia metrica di connessione dei fluidi. Questo raccordo femmina è progettato con un angolo unico di 90° e una sede conica di 24° realizzata con precisione, che insieme garantiscono una connessione sicura e senza perdite.
La sede del cono a 24° è specificatamente progettata per adattarsi perfettamente alla sua controparte maschio, fornendo una tenuta robusta in grado di resistere a pressioni e temperature elevate. Questa caratteristica è essenziale nelle applicazioni industriali in cui l'integrità del fluido è fondamentale.
Inoltre, l'integrazione di un O-ring nel design aggiunge un ulteriore livello di sicurezza. L'O-ring crea una barriera sigillante tra la sede del cono e la superficie di accoppiamento, prevenendo efficacemente le perdite e garantendo un trasferimento regolare del fluido.
L'"H.T." nel nome del prodotto sta per "Alta temperatura", a indicare che questo raccordo è adatto all'uso in ambienti in cui le temperature estreme sono un fattore. I materiali utilizzati nella sua costruzione sono scelti per la loro eccellente stabilità termica, garantendo prestazioni affidabili anche in condizioni impegnative.
L'O-Ring cono 24° femmina metrico 20591-90° H.T. Il raccordo si distingue anche per la sua facilità di installazione e smontaggio. Il suo design consente connessioni rapide ed efficienti, riducendo al minimo i tempi di inattività e migliorando l'efficienza operativa.
In sintesi, l'O-Ring H.T. Il raccordo offre una soluzione robusta e affidabile per collegamenti di fluidi metrici in ambienti ad alta pressione e alta temperatura. La sua ingegneria di precisione, stabilità termica e capacità di tenuta lo rendono una scelta eccezionale per le applicazioni industriali in cui la sicurezza e le prestazioni sono fondamentali.
