Parte n.: 26711
Descrizione: 26711 JIC SEDE FEMMINA CONO 74°
Codice convertibile:
Materiale: acciaio al carbonio 45#
Trattamento superficiale: zinco, placcatura Cr3+, bianco trasparente
Ora di resistenza alla corrosione: 120 ore o più
Laurea: Dritto

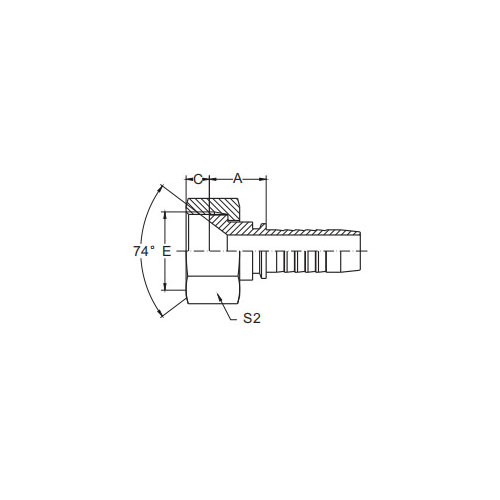

| PARTE N. | FILO E | FORO DEL TUBO | DIMENSIONI | |||
| DN | TRATTINO | A | C | S2 | ||
| 26711-04-03 | 7/16x20 | 5 | 3 | 14 | 8 .7 | 14 |
| 26711-04-04 | 7/16x20 | 6 | 4 | 15 | 8 .7 | 14 |
| 26711-05-04 | 1/2x20 | 6 | 4 | 16 | 9 .5 | 16 |
| 26711-05-05 | 1/2x20 | 8 | 5 | 16 | 9 .5 | 16 |
| 26711-05-06 | 1/2x20 | 10 | 6 | 16 | 9 .5 | 16 |
| 26711-06-04 | 9/16x18 | 6 | 4 | 17 | 9 .5 | 19 |
| 26711-06-05 | 9/16x18 | 8 | 5 | 17 | 9 .5 | 19 |
| 26711-06-06 | 9/16x18 | 10 | 6 | 17 | 9 .5 | 19 |
| 26711-06-08 | 9/16x18 | 12 | 8 | 17.5 | 9 .5 | 19 |
| 26711-08-06 | 3/4x16 | 10 | 6 | 18.5 | 10.7 | 22 |
| 26711-08-08 | 3/4x16 | 12 | 8 | 19 | 10.7 | 22 |
| 26711-08-10 | 3/4x16 | 16 | 10 | 19.5 | 10.7 | 22 |
| 26711-10-06T | 7/8x14 | 10 | 6 | 19 | 13.6 | 27 |
| 26711-10-08 | 7/8x14 | 12 | 8 | 20 | 12.7 | 27 |
| 26711-10-10 | 7/8x14 | 16 | 10 | 20 | 12.7 | 27 |
| 26711-10-12 | 7/8x14 | 20 | 12 | 20 | 12.7 | 27 |
| 26711-12-08T | 1-1/16x12 | 12 | 8 | 20 | 14.3 | 32 |
| 26711-12-10 | 1-1/16x12 | 16 | 10 | 21.5 | 14.3 | 32 |
| 26711-12-12 | 1-1/16x12 | 20 | 12 | 21.5 | 14.3 | 32 |
| 26711-12-16 | 1-1/16x12 | 25 | 16 | 23 | 14.3 | 32 |
| 26711-14-12 | 1-3/16x12 | 20 | 12 | 22.2 | 14.7 | 36 |
| 26711-16-12T | 1-5/16x12 | 20 | 12 | 20 | 15 . 1 | 41 |
| 26711-16-16 | 1-5/16x12 | 25 | 16 | 25 | 15 . 1 | 38 |
| 26711-16-20 | 1-5/16x12 | 32 | 20 | 25 | 15 . 1 | 38 |
| 26711-20-16T | 1-5/8x12 | 25 | 16 | 23 | 16.5 | 50 |
| 26711-20-20W | 1-5/8x12 | 32 | 20 | 28 | 16.5 | 50 |
| 26711-24-20W | 1-7/8x12 | 32 | 20 | 30 | 19.5 | 55 |
| 26711-24-24W | 1-7/8x12 | 40 | 24 | 30 | 19.5 | 55 |
| 26711-32-24T | 2-1/2x12 | 40 | 24 | 27 | 23.5 | 75 |
| 26711-32-32T | 2-1/2x12 | 50 | 32 | 27 | 23.5 | 75 |
26711 Sede conica femmina 74° JIC Introduzione
La sede conica a 74° femmina JIC 26711 è un raccordo per fluidi ad alte prestazioni progettato per l'uso in un'ampia gamma di applicazioni industriali. Questo componente realizzato con precisione offre una connessione robusta e resistente alle perdite, garantendo un trasferimento affidabile del fluido in condizioni di pressione e temperatura variabili.
Il modello di filettatura JIC (Joint Industry Council) del raccordo 26711 garantisce la compatibilità con un'ampia gamma di componenti standard, facilitando la perfetta integrazione nei sistemi di fluidi esistenti. Il design della filettatura femmina si accoppia saldamente con i componenti maschio, creando una connessione forte e stabile in grado di resistere alle esigenze dell'uso industriale.
La sede del cono a 74° è un elemento critico del raccordo, poiché fornisce una tenuta salda e sicura. Questa sede conica è progettata per adattarsi perfettamente al cono maschio accoppiato, garantendo una connessione senza perdite in grado di gestire efficacemente i fluidi ad alta pressione.
Realizzato con materiali di alta qualità, il sedile conico a 74° femmina JIC 26711 presenta un'eccellente durata e resistenza alla corrosione. Ciò garantisce prestazioni affidabili anche in ambienti industriali difficili, rendendolo una scelta affidabile per un uso a lungo termine.
Che si lavori con impianti idraulici, pneumatici o altri tipi di sistemi di fluidi, il sedile conico a 74° femmina JIC 26711 è una scelta eccellente per una connessione robusta e resistente alle perdite. La sua ingegneria di precisione e i materiali di alta qualità lo rendono un'aggiunta preziosa a qualsiasi sistema di fluidi industriali che richieda una connessione sicura e affidabile.
