Codice: 16711-RW
Descrizione: Guarnizione conica JIC MASCHIO 74°
Codice convertibile:
Materiale: acciaio al carbonio 45#
Trattamento superficiale: zinco, placcatura Cr3+, bianco trasparente
Ora di resistenza alla corrosione: 120 ore o più
Laurea: Dritto

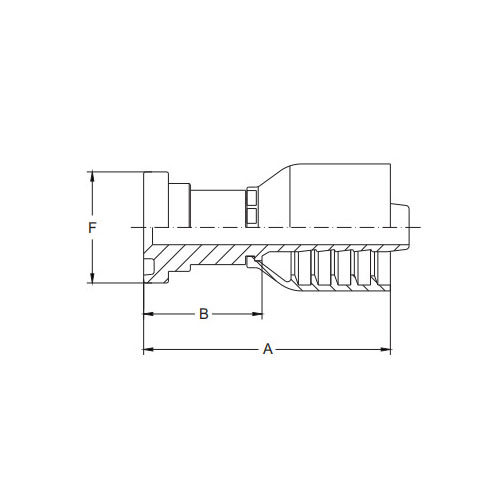

| PARTE N. | FILO T | FORO DEL TUBO | DIMENSIONI | |||
| DN | TRATTINO | A | B | H | ||
| 16711-04-04RW | 7/16x20 | 6 | -4 | 52 | 29 | 14 |
| 16711-05-04RW | 1/2x20 | 6 | -4 | 52 | 29 | 14 |
| 16711-06-04RW | 9/16x18 | 6 | -4 | 55 | 31 | 19 |
| 16711-05-05RW | 1/2x20 | 8 | -5 | 50 | 26 | 14 |
| 16711-06-05RW | 9/16x18 | 8 | -5 | 55 | 31 | 19 |
| 16711-08-05RW | 3/4x16 | 8 | -5 | 57 | 33 | 19 |
| 16711-04-06RW | 7/16x20 | 10 | -6 | 54 | 31 | 19 |
| 16711-05-06RW | 1/2x20 | 10 | -6 | 53 | 30 | 19 |
| 16711-06-06RW | 9/16x18 | 10 | -6 | 54 | 31 | 19 |
| 16711-08-06RW | 3/4x16 | 10 | -6 | 53 | 30 | 22 |
| 16711-10-06RW | 7/8x14 | 10 | -6 | 56 | 33 | 24 |
| 16711-08-08RW | 3/4x16 | 12 | -8 | 58 | 34 | 22 |
| 16711-10-08RW | 7/8x14 | 12 | -8 | 56 | 32 | 24 |
| 16711-12-08RW | 1-1/16x12 | 12 | -8 | 62 | 38 | 27 |
| 16711-08-10RW | 3/4x16 | 16 | -10 | 57 | 31 | 22 |
| 16711-10-10RW | 7/8x14 | 16 | -10 | 63 | 38 | 24 |
| 16711-12-10RW | 1-1/16x12 | 16 | -10 | 64 | 39 | 27 |
| 16711-12-12RW | 1-1/16x12 | 20 | -12 | 68 | 42 | 27 |
| 16711-14-12RW | 1-3/16x12 | 20 | -12 | 68 | 42 | 30 |
| 16711-16-12RW | 1-5/16x12 | 20 | -12 | 64 | 38 | 36 |
| 16711-16-16RW | 1-5/16x12 | 25 | -16 | 76 | 46 | 36 |
| 16711-20-16RW | 1-5/8x12 | 25 | -16 | 73 | 43 | 46 |
| 16711-20-20RW | 1-5/8x12 | 32 | -20 | 101 | 53 | 46 |
| 16711-24-24RW | 1-7/8x12 | 40 | -24 | 85 | 47 | 50 |
La guarnizione conica maschio a 74° JIC è un raccordo per fluidi affidabile e robusto progettato specificatamente per l'uso in applicazioni industriali in cui le connessioni sicure sono fondamentali. Questo raccordo maschio è dotato di una guarnizione conica a 74° lavorata con precisione che si accoppia saldamente con il cono femmina di un raccordo compatibile, fornendo una tenuta eccellente in grado di resistere a pressioni elevate e ambienti difficili.
La geometria della guarnizione conica della guarnizione conica JIC maschio a 74° è ottimizzata per la massima efficienza di tenuta, garantendo una connessione priva di perdite che mantiene l'integrità del sistema di fluidi. I materiali di alta qualità utilizzati nella sua costruzione garantiscono durata e resistenza alla corrosione, rendendolo adatto all'uso in vari ambienti industriali.
Che tu lavori nell'industria del petrolio e del gas, dei macchinari pesanti o di qualsiasi altro settore che richiede connessioni fluide sicure, la guarnizione conica a 74° JIC maschio offre una soluzione affidabile. Il suo design robusto e le capacità di tenuta garantiscono un funzionamento regolare e sicuro, anche in condizioni estreme.
L'installazione e la manutenzione della guarnizione conica a 74° JIC maschio sono semplici ed efficienti, grazie al suo design semplice. Ciò aiuta a ridurre al minimo i tempi di inattività e a massimizzare le prestazioni del sistema dei fluidi.
Nel complesso, la guarnizione conica a 74° JIC maschio è un componente affidabile che fornisce prestazioni di tenuta affidabili nei sistemi di fluidi industriali. La sua ingegneria di precisione, la durata e le capacità di tenuta lo rendono la scelta preferita per garantire il funzionamento regolare ed efficiente delle vostre apparecchiature.
