Parte n.: 26718
Descrizione: 26718 RACCORDO TUBO STACCABILE FEMMINA JIC TENUTA CONICA 74°
Codice convertibile:
Materiale: acciaio al carbonio 45#
Trattamento superficiale: zinco, placcatura Cr3+, bianco trasparente
Ora di resistenza alla corrosione: 120 ore o più
Laurea: Dritto

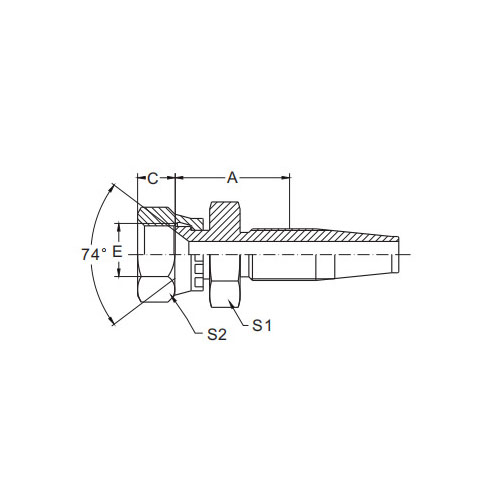

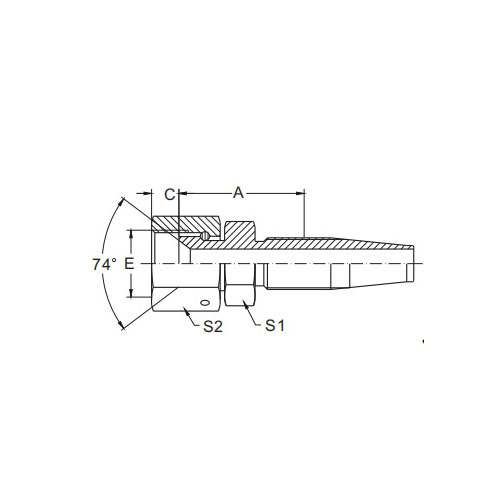

| PARTE N. | FILO E | FORO DEL TUBO | DIMENSIONI | ||||
| DN | TRATTINO | A | C | S1 | S2 | ||
| 26718D-04-04 | 7/16x20 | 5 | 4 | 22 | 8 .7 | 14 | 14 |
| 26718D-05-05 | 1/2x20 | 6 .3 | 5 | 25.4 | 9 .5 | 14 | 16 |
| 26718D-06-06 | 9/16x18 | 8 | 6 | 24.5 | 9 .5 | 17 | 19 |
| 26718D-08-08 | 3/4x16 | 11 | 8 | 31.5 | 10.7 | 22 | 22 |
| 26718D-10-10 | 7/8x14 | 12.5 | 10 | 35 | 12.7 | 27 | 27 |
| 26718D- 12- 12 | 1-1/16x12 | 26 | 12 | 37 | 14.3 | 32 | 32 |
| 26718D-16-16 | 1-5/16x12 | 22 | 16 | 35.5 | 15 . 1 | 38 | 41 |
| 26718D-20-20W | 1-5/8x12 | 29 | 20 | 41.5 | 16.5 | 41 | 50 |
| 26718D-24-24W | 1-7/8x12 | 35 | 24 | 43 | 19.5 | 46 | 55 |
| 26718D-32-32W | 2-1/2x12 | 46 | 32 | 45.5 | 23.5 | 65 | 75 |
26718 Raccordo per tubo staccabile JIC femmina con guarnizione a cono a 74 ° Introduzione
Il raccordo per tubo staccabile femmina con tenuta a cono a 74° 26718 JIC è un componente versatile e affidabile progettato per l'uso in un'ampia gamma di sistemi di fluidi industriali. Questo raccordo presenta una filettatura femmina JIC (Joint Industry Council) con una guarnizione conica a 74°, che fornisce una connessione forte e resistente alle perdite che soddisfa gli standard del settore in termini di prestazioni e sicurezza.
Il design della guarnizione conica a 74° garantisce una connessione stretta e sicura tra il raccordo e il componente maschio di accoppiamento. Questa tenuta è particolarmente efficace in ambienti ad alta pressione e ad alta temperatura, dove perdite e perdite di pressione possono avere gravi conseguenze. La natura staccabile del raccordo consente una facile installazione e rimozione, migliorando l'efficienza complessiva del sistema di fluidi.
Realizzato con materiali di alta qualità, il raccordo per tubo staccabile con tenuta conica a 74° femmina JIC 26718 è costruito per resistere alle esigenze di un uso industriale pesante. Presenta un'eccellente durabilità e resistenza alla corrosione, garantendo una lunga durata anche in condizioni difficili.
Il raccordo del tubo è inoltre progettato per essere compatibile con un'ampia gamma di tipi e dimensioni di tubo, offrendo flessibilità e praticità nella progettazione del sistema di fluidi. Che tu lavori con gomma, PVC o altri tipi di tubi, il raccordo 26718 può essere una scelta affidabile per la tua applicazione.
In sintesi, il raccordo per tubo staccabile con tenuta a cono 74° femmina JIC 26718 è un componente robusto e affidabile che offre prestazioni di tenuta superiori e facilità di installazione. Il suo design standard del settore e i materiali di alta qualità lo rendono un'aggiunta preziosa a qualsiasi sistema di fluidi industriali che richieda connessioni sicure e prive di perdite.
